Мембранные баки для водоснабжения (гидроаккумуляторы)
Гидропневматические мембранные баки для систем ГВС и холодного водоснабжения (автоклавы или гидроаккумуляторы) предназначены для компенсации гидроударов, поддержания постоянного давления, уменьшения количества включений-выключений насоса. Мембрана, разделяющая водяную и воздушную полости, изготовлена из бутилового каучука. В конструкции бака имеется фланец для демонтажа и замены мембраны. Максимальное рабочее давление 10 бар. Модели до 50 литров без опор. Диапазон рабочих температур –10…+100 °С. Предварительное давление воздушной полости – 1,5 бар. Гидроаккумуляторы изготавливаются объемом от 2 до 2000 литров.
|
Мембранные баки для отопления Мембранные баки предназначены для компенсации температурных расширений теплоносителя в замкнутых системах отопления. Мембрана, разделяющая водяную и воздушную полости, изготовлена из термостойкой резины. Фланец для демонтажа и замены мембраны. Предварительное давление в воздушной полости 1,5 бар. Модели до 50 литров без опор. Диапазон рабочих температур -10°С...+100°С. Мембранные расширительные баки изготавливаются объемом от 8 до 10000 литров. |
|
|

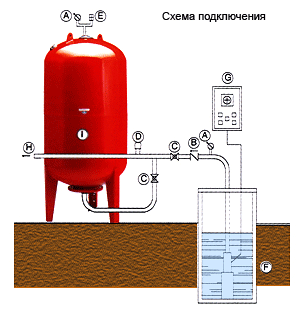

Схема подключения гидроаккумулятора А - манометр В - обратный клапан С - запорный кран D - реле давления Е - предохранительный клапан F - колодец с насосом G - блок управления Н - водопровод
|
|
|

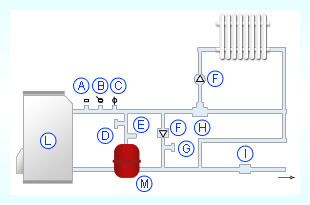

Схема подключения расширительного бака A - термостат B - манометр C - термометр D - кран воздушный E - клапан предохранительный F - циркуляционный насос G - ограничитель потока H - смеситель I - кран для заполнения водой L - котел M - расширительный бак |
