Котлы для наружной установки КСВО, КСУВ, КСВ, RS-H
-
Котлы КСВО наружного применения
2.jpg) |
 |
Котлы наружного применения КСВО являются водогрейными водотрубными котлами в утепленном металлическом блоке. Стенки наружного корпуса котла выполнены из сендвич-панелей толщиной 50 мм. Для удобства обслуживания передняя и задние панели выполнены открывающимися. Теплообменник выполнен из оребренных труб с повышенной поверхностью теплоотдачи.
Котлы КСВО, выпускаются по ТУ 4931-008-69437325-2012, в соответствии с «Правилами устройства и безопасной эксплуатации паровых котлов с давлением пара до 0,07 МПа, водогрейных котлов и водоподогревателей с температурой нагрева воды не выше 115°С».
Котлы размещаются снаружи отапливаемого здания, трубопроводы отопления заводят через стену внутрь здания. Котел управляется с пульта, который устанавливается внутри здания и соединяется с котлом кабелем.
Котел КСВО имеет открытую топку, оборудован атмосферной газовой горелкой и циркуляционным насосом. Сдвоенный котел имеет две отдельные топки и две горелки, каждая из которых управляется отдельным блоком автоматики. В сдвоенном котле установлены параллельно два циркуляционных насоса.
Одинарные котлы КСВО 40-100 имеют ручной пьезоэлектрический розжиг, остальные котлы имеют автоматический розжиг горелки. При исчехновении питающего напряжения котел выключается; при возобновлении подачи напряжения котел самостоятельно производит посторный розжиг.
В комплектацию котла наружного применения входят:
· циркуляционный насос, сетчатый фильтр, предохранительные клапаны;
· приборы КИПиА (давления, температуры воды, минимальное давление газа, сигнализатор загазованности по метану);
· трубопроводы и трубопроводная арматура.
Дополнительно по желанию заказчика котел может быть укомплектован:
· индивидуальной утепленной дымовой трубой.
· системой передачи сигнала об аварийной ситуации по радиоканалу или на сотовый телефон владельца.
· пожаро-охранной сигнализацией.

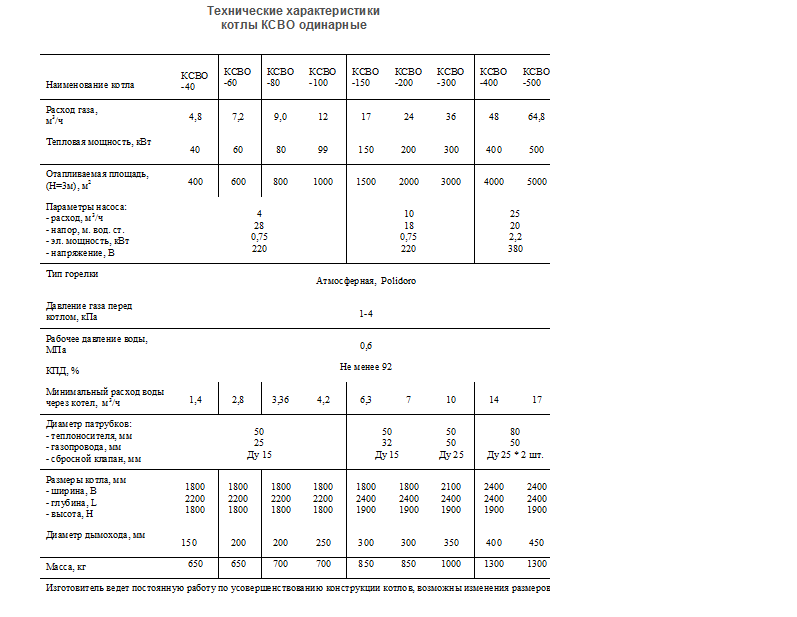

Технические характеристики КСВО одинарные KSVO odinarnye.png

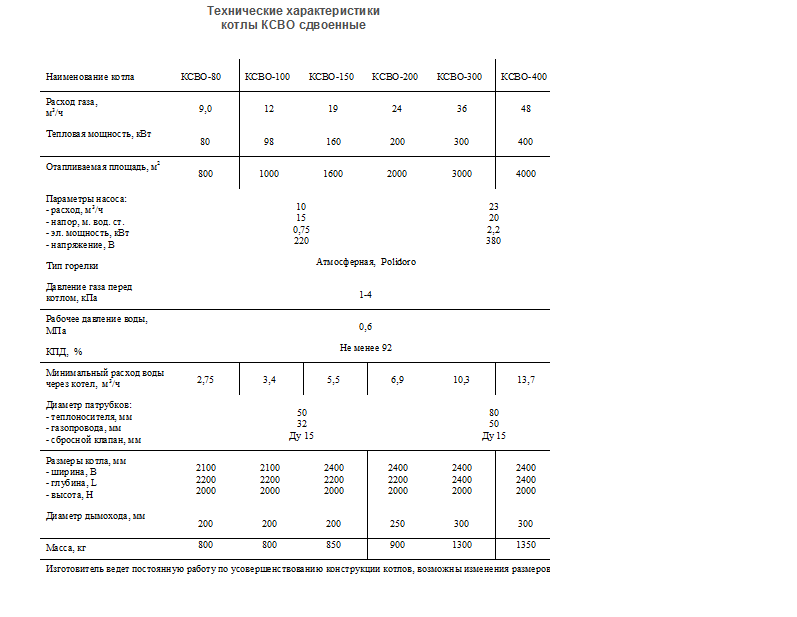

Технические характеристики КСВО сдвоенные KSVO sdvoennye.png

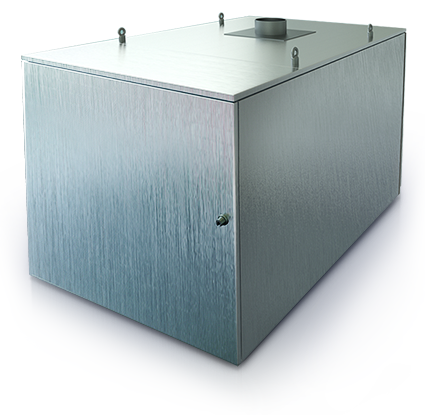

Котлы наружного размещения КСУВ, КСВ
|
|
Котлы стальные универсальные наружного размещения типа КСУВ, КСВ предназначены для отопления и горячего водоснабжения административных зданий, объектов соцкультбыта, школ, больниц, детских садов, жилых домов, и сооружений различного назначения. |
Котлы оборудуются атмосферной модулируемой или дутьевой горелкой на природном газе низкого давления (или на сжиженном). При атмосферной горелке газовые котлы являются энергонезависимыми и предназначены для наружной установки. Могут использоваться внутри помещений.
Котлы используются в системах отопления с естественной и принудительной циркуляцией теплоносителя с температурой 90 – 70°С, 70-50°С
Котлы КСУВ, КСВ успешно используются для отопления и горячего водоснабжения объектов, где отсутствует электрическая энергия или её поставки очень ненадежны.
Котлы КСУВ, КСВ могут быть использованы в качестве резервного источника теплоснабжения на объектах с нестабильной системой электроснабжения.
Котёл работает в автоматическом режиме без постоянного присутствия обслуживающего персонала. Световые и звуковые сигналы об аварийной ситуации подаются на диспетчерский пункт.
Климатическое исполнение котлов У1, ГОСТ 15150-69.
Котлы автоматически обеспечивают режим дежурного отопления при уменьшении подачи газа или настройке температуры теплоносителя ниже 70 ºС.
Котлы КСУВ, КСВ имеют взрывной клапан, в 20 раз превышающий требования безопасности п. 4.16 СП 41-104-2000.
Устройство котла
Котёл представляет собой жаротрубный теплообменник с водяной рубашкой, патрубками прямой и обратной линии, с камерой сгорания и дымовой трубой, расположенными внутри теплоизолированного корпуса, с жалюзийными решетками для забора воздуха. Газ, поступающий в атмосферную горелку, закрепленную на шпильках, сгорает в топке, продукты сгорания, проходя через теплообменник, передают тепло теплоносителю, и выводятся через газоход и дымовую трубу. Для более эффективной теплопередачи и повышения КПД в жаровые трубы помещены турбулизаторы. Для чистки жаровых труб и турбулизаторов, а также подогрева отработанными газами поступающего через жалюзийную решетку воздуха, предусмотрена съёмная крышка котла с оребрённой поверхностью.
В задней части котла находится автоматический регулятор потока воздуха и люк для чистки дымохода. Автоматический регулятор потока не позволяет произойти отрыву пламени при избыточной тяге, а также повышает КПД и снижает расход газа.
Гарантированное поступление минимального количества воздуха, необходимого для качественного сжигания газа обеспечивает размер жалюзийной решетки (7).
Возможно использование котла КСУВ с жидкотопливной дутьевой горелкой. При этом атмосферная горелка (8) демонтируется, а на шпильки (9) устанавливается переходная панель, позволяющая закрепить сопло дутьевой горелки в камере сгорания (4). Турбулизаторы (13) заменяются на турбулизаторы для дутьевой горелки через съемную крышку (14). Ввиду того, что все дутьевые горелки оборудованы системой автоматического регулирования соотношения воздух-газ, регулятор потока воздуха (15) закрывается.
Наружный корпус котла теплоизолирован минераловатными матами и тонколистовой сталью, защищающей жаротрубный теплообменник с водяной рубашкой от осадков, что позволяет экс-плуатировать котёл на открытой площадке возле отапливаемого объекта, без строительства помещений котельных и топочных.
На передней панели расположен термометр, показывающий температуру теплоносителя на выходе из котла, два датчика температуры, связанные импульсными трубками с автоматикой безопасности атмосферной горелки. Передняя панель закрывается металлической теплоизолированной дверью с винтовым замком
Технические характеристики КСУВ, КСВ harakteristiki KSUV.pdf
